Simulado de concurso para Engenheiro Mecânico

Para aprofundar seus conhecimentos na área de Engenharia Mecânica, preparamos esse simulado com questões especificas que caíram em Provas Objetivas de concursos públicos, para o cargo de Engenheiro Mecânico, o qual exige nível superior.

Questão 1

O princípio do trabalho virtual foi desenvolvido por John Bernoulli em 1717 e, como outros métodos de análise, baseia-se na conservação de energia. A respeito do estudo sobre o deslocamento e a inclinação de um ponto sobre um corpo deformável, assinale a alternativa correta.

a) O princípio do trabalho virtual pode ser usado para determinar o deslocamento, mas não a inclinação em qualquer ponto sobre um corpo deformável

b) O princípio do trabalho virtual não pode ser usado para determinar o deslocamento nem a inclinação em qualquer ponto sobre um corpo deformável

c) O princípio do trabalho virtual pode ser usado para determinar o deslocamento e a inclinação em qualquer ponto sobre um corpo deformável, desde que não haja nenhuma força atuando sobre ele

d) O princípio do trabalho virtual pode ser usado para determinar o deslocamento e a inclinação em qualquer ponto sobre um corpo deformável

e) O princípio do trabalho virtual deixou de ser utilizado após a adoção do Sistema Internacional de Unidades

Questão 2

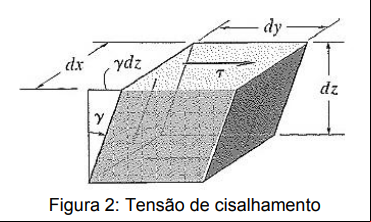

João Resistente estava estudando para sua prova e perguntou ao seu professor se, no volume da figura a seguir, as forças verticais de cisalhamento realizavam trabalho. O professor propôs 5 alternativas para João conforme abaixo. Analise a figura a seguir, onde "T" ́(Tau) é a tensão de cisalhamento e "F" é a força de cisalhamento e assinale a alternativa correta.
d

a) Nesse caso, a tensão de cisalhamento provoca a deformação do elemento de modo tal que somente a força de cisalhamento dF = T (dx/dy), que age sobre a face superior do elemento, desloca-se ydz em relação à face inferior. As faces verticais só giram, portanto, as forças de cisalhamento nessas faces realizam trabalho

b) Nesse caso, a tensão de cisalhamento provoca a deformação do elemento de modo tal que somente a força de cisalhamento dF = T (dx/dy), que age sobre a face superior do elemento, desloca-se ydz em relação à face inferior. As faces verticais só giram, portanto, as forças de cisalhamento nessas faces não realizam nenhum trabalho

c) Como o volume em questão não está se movendo de forma uniforme na direção do plano XY, o termo correto seria tensão de deformação plástica, e não tensão de cisalhamento

d) Com certeza há realização de trabalho pela força de cisalhamento dF = T (dx/dy), pois as faces verticais giram

e) Isso irá depender se o material é de natureza dúctil ou frágil. Como essa informação não está disponível, não é possível determinar

Questão 3

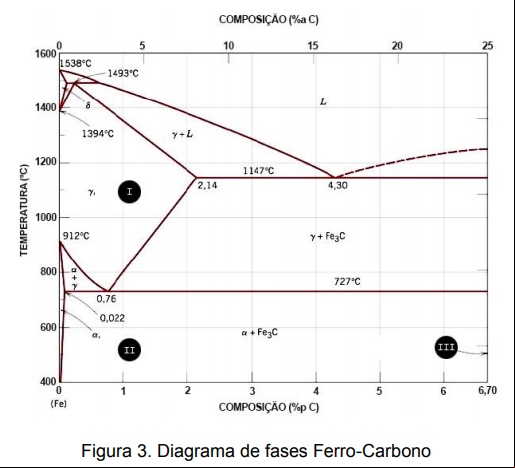

A figura a seguir apresenta um diagrama de fases Ferro-Carbono. Sobre os compostos indicados pelos algarismos I, II e III, assinale a alternativa correta.
dssdsd

a) I - Austenita; II - Ferrita, III - Cementita

b) I - Austenita; II - Cementita; III - Ferrita

c) I - Cementita; II - Ferrita; III - Austenita

d) I - Ferrita; II - Cementita; III - Austenita

e) I - Ferrita; II - Austenita; III - Cementita

Questão 4

A área de Dinâmica estuda o movimento de um corpo e as causas desse movimento. Sobre o tema de Impulso e Quantidade de Movimento, assinale a alternativa correta:

a) A intensidade do Impulso pode ser representada graficamente pela área sob a curva força versus tempo

b) A integral I = F.dt, onde \"I\" é o impulso, \"F\" é uma força e \"t\" representa o tempo, p chamada de Impulso de Força

c) O Impulso é uma grandeza escalar, pois envolve o \"tempo\" em seu cálculo

d) A Quantidade de Movimento envolve a massa do corpo, a velocidade e o tempo de deslocamento

e) A Quantidade de Movimento tem direção, porém não importa o sentido

Questão 5

Atualmente tem-se acompanhado a aplicação de motores que operam com ciclo Atkinson em veículos híbridos. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) No ciclo Atkinson clássico, o pistão se desloca mais até chegar ao ponto-morto inferior na expansão que na compressão, ou seja, o pistão vai mais longe depois da queima.
( ) Um motor de ciclo Atkinson moderno é fisicamente igual a um de ciclo Otto. A diferença está no tempo de abertura da válvula de issão. Ao ficar aberta por mais tempo, ela diminui a fase da compressão, que começa acima do PMI (ponto-morto inferior), e aumenta o curso da de expansão, permitindo aproveitar melhor a energia da queima do combustível.
( ) A vantagem de se usar motores com ciclo Atkinson é o menor custo de produção. Como veículos híbridos já têm um custo elevado devido ao trem de força elétrico, as montadoras conseguem compensar um pouco o valor final instalando motores com ciclo Atkinson.
( ) É errado chamar o ciclo dos motores a combustão dos veículos híbridos de Atkinson, pois todos os motores que usam gasolina operam no chamado ciclo Otto.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Questão 6

O termo "turbina a gás" é mais comumente empregado em referência a um conjunto de três equipamentos: compressor, câmara de combustão e a turbina propriamente dita. Esta configuração forma um ciclo termodinâmico a gás, cujo modelo ideal denomina-se Ciclo Brayton, concebido por George Brayton. A respeito dos ciclos com turbinas a gás, assinale a alternativa correta:

a) Devido aos efeitos de atrito dentro do compressor e da turbina, o fluido pode sofrer diminuição da entropia específica nesses componentes

b) As transferências de calor residuais dos componentes de instalação de potência para as vizinhanças representam perdas, mas esses efeitos geralmente são de importância secundária

c) À medida que os efeitos das irreversibilidades na turbina e no compressor ficam mais pronunciados, o trabalho produzido pela turbina aumenta e o trabalho fornecido ao compressor diminui

d) Uma das principais características em um compressor é a geração de potência

e) O uso de turbinas a gás está em desuso atualmente, devido ao surgimento das turbinas eólicas

Questão 7

Leia o texto a seguir, adaptado do livro "CALLISTER, W. D. Ciência e engenharia de materiais ± Uma introdução. 8.ed. Rio de Janeiro: LTC, 2012.", a respeito de Fadiga em Materiais.

"A fadiga é uma falha que ocorre em estruturas submetidas a tensões _____. Sob tais circunstâncias, é possível ocorrer uma falha sob um nível de tensão consideravelmente _____ao limite de resistência à tração ou ao limite de escoamento para uma carga _____ .Mesmo em metais com natureza normalmente _____a falha por fadiga é de natureza _____."

Assinale a alternativa que preencha correta e respectivamente as lacunas.

a) estáticas /superior / dinâmica / dúcteis / frágil

b) estáticas / inferior / dinâmica / frágeis / dúctil

c) dinâmicas e variáveis / superior / estática / frágeis / dúctil

d) dinâmicas e variáveis / inferior / estática / dúcteis / frágil

e) dinâmicas e variáveis / superior / estática / dúcteis / frágil

Questão 8

A respeito das normas e terminologias utilizadas em Desenhos Técnicos, assinale a alternativa incorreta.

a) Um Croqui é um desenho obrigatoriamente em escala, confeccionado normalmente à mão livre e contendo todas as informações necessárias à sua finalidade

b) Devem ser executadas tantas vistas quantas forem necessárias à caracterização da forma da peça, sendo preferíveis vistas, cortes ou seções ao emprego de grande quantidade de linhas tracejadas

c) A vista principal é a vista mais importante de uma peça e deve ser utilizada como vista frontal ou principal. Geralmente, esta vista representa a peça na sua posição de utilização

d) Quando a escala utilizada não permite demonstrar um detalhe ou cotagem de uma parte da peça, este é circundado com linha estreita contínua, conforme a NBR 8403, e designado com letra maiúscula, conforme a NBR 8402. O detalhe correspondente é desenhado em escala ampliada e identificada

e) As peças simétricas podem ser representadas por uma parte do todo. As linhas de simetria são identificadas com dois traços estreitos, curtos e paralelos, conforme a NBR 8403, traçados perpendicularmente nas extremidades da linha de simetria

Questão 9

Compressores e turbinas são utilizados em meios de transporte, na indústria, em usinas e muitas outras aplicações. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Uma turbina é um dispositivo que desenvolve potência em função da agem de um gás ou líquido escoando através de uma série de pás colocadas em um eixo que está livre para girar.
( ) Na modelagem de turbinas a vapor e a gás, a energia potencial líquida da matéria em escoamento normalmente é desprezível.
( ) Compressores são dispositivos nos quais o trabalho é realizado sobre a substância em escoamento ao longo dos mesmos, de modo a mudar o estado da substância, aumentar a pressão e/ou a elevação.
( ) São tipos de compressores: Alternativo, Fluxo axial, Centrífugo e de Lóbulo.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Questão 10

Durante a etapa de seleção dos materiais em um projeto, o engenheiro deve conhecer suas características de deformação a fim de garantir o melhor desempenho possível do componente. Neste tema, analise os gráficos a seguir e assinale a alternativa correta.
sada

a) A curva 1 refere-se a um material de comportamento dúctil, pois o ensaio mostra uma reta no gráfico de tensão-deformação

b) A curva 1 refere-se a um material de comportamento frágil

c) Fica evidente que a curva 2 refere-se a um material de comportamento frágil, pois um mesmo valor de tensão aparece em mais de um ponto da curva

d) Ambos os materiais apresentam comportamento frágil, pois o ensaio termina com a ruptura do corpo de prova

e) Não é possível analisar o gráfico, uma vez que não há informações sobre o tamanho do corpo de prova
